LW FLOW-现场显示带螺纹连接涡轮流量计

价格面议

联系方式:杨经理15179631852

联系我们时请说明是仪表网上看到的信息,谢谢!


品牌 材质 碳钢,不锈钢,铜,衬氟,塑料,铸铝合金,铸铁,透明丙烯酸,哈氏合金,钛,玛瑙,氟包塑,其他
适用介质 气体,液体,气固,液固,其他,热水,冷水,污水 产地 国产
加工定制 质保 2年

FLOW-现场显示带螺纹连接涡轮流量计
接收电脉冲信号的智能显示仪表组成。用来测量封闭管道中低粘度液体的瞬时体积流量和总量,在石油、化工、冶金、航空和科研等部门获得广泛应用。主要用于工业管道中蒸汽介质流体的流量测量,蒸汽涡街流量计 特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。

FLOW-现场显示带螺纹连接涡轮流 详细信息

FLOW-现场显示带螺纹连接涡轮流量计

工作原理
  传感器内的涡轮在流体作用下产生旋转使信号检测器的磁场产生变化,因此在信号检测器的线圈中,感应出交变电压,在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流体的流量(流速)成正比。



一、简介:
LWGYC-40型涡轮流量变送器是在智能涡轮流量计基础上增加了4~20mA 两线制电流变送功能,特别适合于与显示仪、工控机、DCS等计算机控制系统配合使用。

二、特点:
■ 具有体积小、重量轻、显示读数直观、清晰。
■ 可靠性高、不受外界电源影响、抗雷击。
■ 既可现场显示又可可以远程监控。

三、技术参数:
■ 供电电源:外供电24VDC。
■ 输出信号:4~20mA输出(两线制),4mA对应涡轮传感器流量零点,20mA对应涡轮传感器zui大流量。

■公称通径:DN40
■工作电压:+12V±10%,≤10mA。
■输出电压幅值:高电平≥8V,低电平≤0.8V;
■输出信号:脉冲信号输出三线制。传输距离小于1000米。
■介质温度:(-20~70)℃;(-20~120)℃。
■环境温度:(-20~50)℃
■准确度:±0.5%、±1%(特定可达±0.2%)。

三、安装:

1.流量计必须水平安装在管道上(管道倾斜在5以内),安装时流量计轴线应与管道轴线同心,流向要一致。

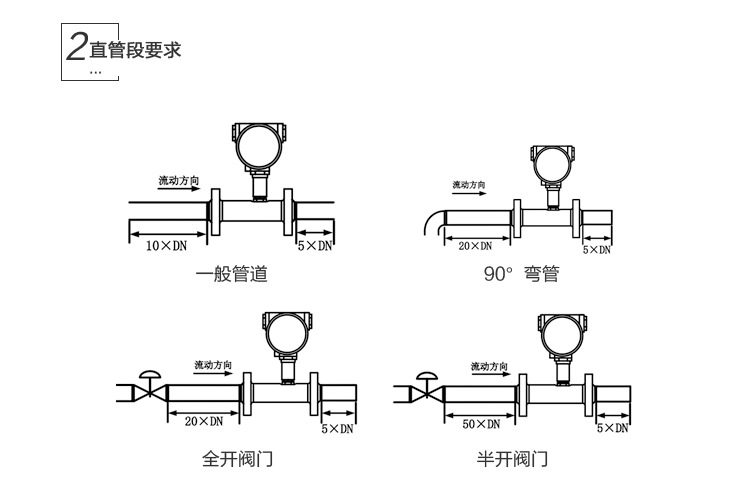

2.流量计上游管道长度应有不小于2D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。
3.对配管的要求:流量计安装点的上下游配管的内径与流量计内径相同。
4.对旁通管的要求:为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。
5.对外部环境的要求:流量计安装在室内,必须要安装在室外时,一定要采用防晒、防雨。防雷措施,以免影响使用寿命。
6.对介质中含有杂质的要求:为了保证流量计的使用寿命,应在流量计的直管段前安装过滤器。
7.安装场所:流量计应安装在便于维修,无强电磁干扰与热辐射的场所。

 涡轮流量传感器:
(1)。传感器和显示仪表的结构及原理都非常简单、直观、用户特别容易掌握其使用和维修技术;
(2)。具有较高的抗电磁干扰和抗震动能力,压力损失小,流量范围宽,下限流速低叶轮具有防腐功能;
(3).传感器可露天安装,整个传感器可长期湮没在水中使用,水平、垂直、倾斜的管道均可使用;
(4)。有截止阀的传感器,安装和拆卸时都不须断流。
(5).采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越、具有非线性精度补偿功能的智能显示器。修正公式精度优于±002%;
(6).仪表系数由按键在线设置,可显示在LCD屏上。采用EEPROM对累积流量、仪表系数掉电保护大于10年。

涡轮流量计应用

涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。

各种流量计中涡轮流量计、容积式流量计和科氏质量流量计是三类重复性、精确度zui佳的产品,而涡轮流量计又具有自己的特点,如结构简单、加工零部件少、重量轻、维修方便、流通能力大(同样口径可通过的流量大)和可适应高参数(高温、高压和低温)等。至今,这类流量计产品可达技术参数:口径4-750mm,压力达250MPa,温度为-240-700℃,像这样的技术参数两类流量计则是难以达到的。

LW涡轮流量计应用







FLOW-现场显示带螺纹连接涡轮流量计
